LP7517 BAGONG DESIGN WEADING SCALE Portable na tagapagpahiwatig ng pagtimbang

1: Pangunahing pag -andar

》 Pangkalahatang Timbang: Zero / Tare》 Indikasyon ng Kapasidad ng Baterya

》 Peak Hold / Hold Function / Auto-Hold / Animal Function

》 Awtomatikong Power Off at Pag -save ng Pag -save ng Power

Ang pag-andar ng RS232 ay maaaring opsyonal sa pamamagitan ng real-time na orasan

2: Teknikal na parameter

》 Pagpapasigla ng boltahe: +3.3 VDC》 A/D Bilis ng Pag -convert: 10 SPS

》 Saklaw ng signal ng pag -load: -7 ~ 12.8mv》 yunit ng timbang: kg

》 Resolusyon: 5000e》 Interval: 1/2/5/10/20/10

》 Display: LED》 key: on/off hold tare zero set

》 Kapasidad ng pag -load: Maaari itong ikonekta ang 4 na mga PC 350Ω load cells sa karamihan

》 Temperatura ng operasyon at kahalumigmigan: -10 ℃ ～+40 ℃; ≤85%rh

》 Built-in na Power Supply 3.7V/2AH lithium na buhay ng baterya ng 25 oras

3: Pag -install at pagkakalibrate

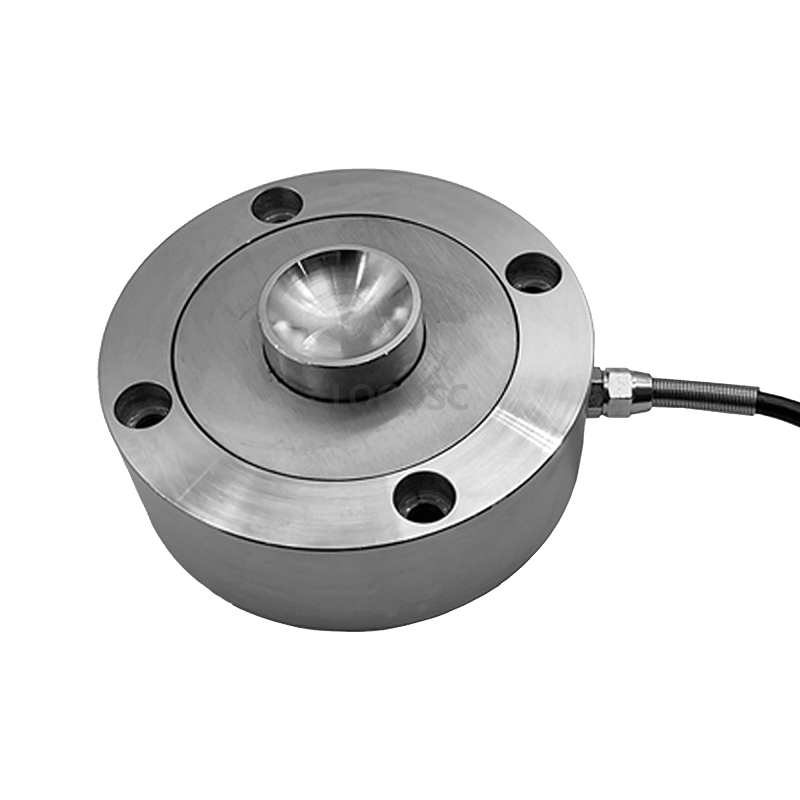

3.1 tagapagpahiwatig ng koneksyon na may load cell

Maaari itong ikonekta ang apat na mga PC 350Ω load cells sa karamihan,

Parehong apat at anim na linya ng pag -load ng cell ay ok. Gumawa

Ito ay simple, gumagamit kami ng mabilis na konektor o pamantayan

plug Tulad ng sa ibaba: Mabilis na koneksyon ng konektor

3.2 Komunikasyon Inter

Pin2 -------- txd

Pin3 -------- rxd

Pin5 -------- Gnd
