Ano ang mga capacitive load cells? Paano sila gumagana?

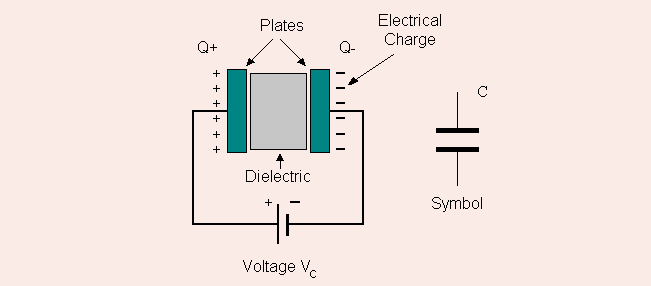

Mga capacitive load cells ay itinayo sa punong -guro ng isang pagbabago sa kapasidad kapag ang isang puwersa ay inilalapat sa load cell. Ang kapasidad ay ang kakayahan ng isang system na mag -imbak ng singil. Kung ang isang kapasitor ay binuo gamit ang klasikong kahanay na diskarte sa plato pagkatapos ang kakayahang mag -imbak ng isang singil ay direktang proporsyonal sa lugar sa pagitan ng dalawang plato at inversely proporsyonal sa agwat sa pagitan ng mga plato.

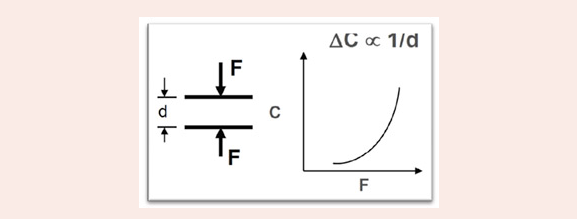

Kapag ang isang puwersa o pag -load o presyon ay inilalapat ang puwang na ito sa pagitan ng mga pagbabago ng mga plato dahil sa pagpapalihis ng pabahay at nagreresulta sa isang hindi kapani -paniwala na pagbabago sa kapasidad na gumagawa ng mga capacitive sensor na sobrang sensitibo.

Ang pagtatayo ng isang capacitive sensor ay mas simple kaysa sa pagtatayo ng isang resistive load cell na maaari mong basahin ang higit pa tungkol dito sa pamamagitan ng pagbisita sa pahinang ito na naglalarawan "Bakit ang mga capacitive sensor ". Bilang karagdagan, sa pamamagitan ng pag -optimize ng mga panimulang gaps at/o overlap na mga lugar ng dalawang plato, sa sandaling maaaring mag -iba ang sensitivity at output signal upang ma -optimize ito para sa iba't ibang mga aplikasyon.

Ang mga capacitive na pamamaraan ay maaaring magamit upang masukat ang mga gaps (kalapitan), kahalumigmigan, ikiling, lakas, metalikang kuwintas, pagpabilis, kalidad ng likido at maraming iba pang mga pisikal na mga parameter! Ito ay isang napaka -maraming nalalaman na parameter na nag -aalok ng napakalaking sensitivities sa isang maliit na pakete.
